¿Qué son las bombas de accionamiento por presión (PMP)?
Las PMP son equipos mecánicos que devuelven el condensado a la sala de calderas sin necesidad de energía eléctrica, utilizando la propia presión del vapor como fuerza motriz. Una solución eficiente y de alta confiabilidad para optimizar el retorno de energía en su planta. Disponibles en dos configuraciones según las necesidades de su instalación:
-
Unidades independientes: Incluyen el tanque de bombeo, el mecanismo interno y el juego de válvulas de retención (entrada y salida).
-
Sistemas integrados (Skid): Una solución lista para instalar, premontada sobre una base común, que añade un tanque receptor ventilado para la recolección previa del condensado.
Aunque a veces la presión del sistema basta para retornar el condensado a la sala de calderas a través de los purgadores, en la mayoría de los casos prácticos se requiere ayuda adicional. Para superar la gravedad, las caídas de presión en trayectos largos y las contrapresiones en las tuberías, se instalan bombas de retorno de condensado.
-
Bombas eléctricas: Equipos centrífugos accionados por motor eléctrico.
-
Bombas mecánicas (PMP): Bombas de accionamiento por presión que no requieren electricidad, ya que utilizan la propia presión del vapor como fuerza motriz.
¿Qué es una bomba de alimentación de caldera?
Una instalación de vapor eficiente concentra sus componentes clave en un área centralizada. Dentro de este espacio, el proceso de generación de energía se compone de:
-
Generación y Tratamiento: La caldera y el sistema de tratamiento de agua aseguran un suministro óptimo y seguro.
-
Gestión de Condensado: El tanque de retención o desaireador (DA) almacena el fluido recuperado.
-
Ciclo de Retorno: Regulada por el sistema de control automatizado, la bomba de alimentación reintroduce continuamente el condensado desde el tanque hacia la caldera para reiniciar el ciclo.
COMBINACIÓN DE BOMBA & TRAMPA
¿Qué es una trampa de bomba?
Una Trampa de Bomba es una trampa de vapor operada por flotador que trabaja en conjunto con una bomba de retorno de condensado accionada por vapor (Bomba Motriz de Presión). Se utiliza cuando las condiciones del sistema impiden que una trampa de vapor descargue eficazmente el condensado debido a una mayor contrapresión.
En muchos intercambiadores de calor, el condensado se acumula cuando la presión cae, provocando inundaciones internas y variaciones de temperatura. Una Bomba-Trampa es la solución definitiva: Modo Automático: Cuando la presión es alta, funciona como una trampa convencional dejando fluir el condensado. Modo Activo: Si la presión baja, el mecanismo interno se activa para "empujar" el condensado hacia afuera usando vapor de alta presión. Él Resultado: Eliminas el estancamiento, proteges tus equipos contra la corrosión y garantizas un control térmico perfecto.
¿Por qué tu sistema necesita una Bomba-Trampa?
Ventajas Tecnológicas
Sin Energía Eléctrica:
Ideal para áreas clasificadas o remotas. Funciona con vapor o gas motriz.
Diseño Robusto:
Mecanismo de acero inoxidable endurecido para servicio severo.
Cero Sellos Mecánicos: Elimina las fallas comunes de bombas eléctricas por vapor flash.
Operación en Vacío:
Descarga condensado incluso bajo condiciones de vacío extremo.
Mantenimiento Simple:
Fácil acceso a internos sin desmontar tuberías principales.
Garantía de Control: Estabiliza la temperatura del proceso instantáneamente.
En ISVP somos Expertos en Vapor

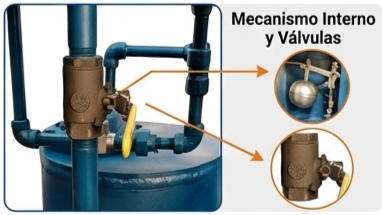

Valvulería y Tuberías: El conjunto de válvulas y conexiones permite controlar el ciclo de llenado y descarga del condensado de forma automática.
Cuerpo de Bombeo Es donde se acumula el condensado antes de ser desplazado por la presión del vapor.
Tanque receptor : donde llega el condensado recolectado desde los diferentes puntos de la planta.
¿Qué es exactamente este equipo?
Es una Bomba Mecánica de Accionamiento por Presión (PMP) montada sobre una estructura base (Skid). Su función principal es recoger el condensado que se genera en los procesos industriales y devolverlo a la sala de calderas para que pueda ser reutilizado como agua de alimentación.
Se utiliza principalmente porque:
-
Ahorra energía: Elimina el consumo eléctrico de una bomba.
-
Es más seguro: Al no tener componentes eléctricos, es ideal en áreas donde no se desea o no se puede tener electricidad (por seguridad o falta de infraestructura).
-
Recupera calor: Permite devolver el condensado a la caldera a temperaturas muy altas, lo que ahorra mucho combustible en la generación de vapor.
En ISVP somos los mayores Expertos en Vapor
BOMBAS MECÁNICAS DE ACCIONAMIENTOPOR PRESIÓN (PMP)
VENTAJAS TÉCNICAS Y OPERATIVAS
100% Utiliza la propia presión
del vapor como fuerza motriz. Cero consumo eléctrico
Alta Confiabilidad:
Mecanismo interno
desafiado para operación
motriz.
Recuperación de Energía: Recupere condensado de alta temperatura reduciendo costos de agua y combustibles
COMPONENTES CLAVE DETALLADOS
Control y Monitoreo y Preciso
Regulación de presión precisa para retornos de vapor ellos sin ningún consumo eléctrico.
Ingeniería de Flujo y Retención Nuestro
El flujo del sistema de tuberías combinado es simple, fluido y confiable.

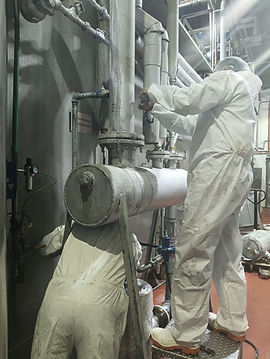

1

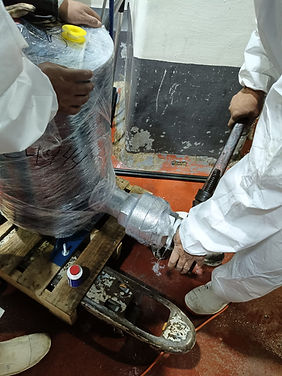

PREPARACIÓN YMOVILIZACIÓN Aislamiento del sistema y traslado de equipos protegidos.
2- MONTAJE E INSTALACIONDE COMPONENTESDE CONTROL
Instalación de tuberias deinterconexion con sellado de altaAjuste de componentes a laestructura de soporte.
3. SOLDADURA ESPECIALIZADA
Unión de alta precisión con estándares de hermeticidad.
4- VERIFICACIÓN YPUESTA EN MARCHA Prueba de presión y estanqueidad de operación de válvulas y bomba.de operación de válvulas y bomba.
Comprobación final de sellado y
torque de pernos.
Entrega operativa.
